講解三種自力式調節閥的工作原理

自力式調節閥用于工業自動化過程控制領域，用于調節介質流量、壓力、溫度和液位等工藝參數。閥門開度根據自動化系統的控制信號自動調節，可調節介質流量、壓力、溫度和液位。下面分別講述自力式溫度調節閥（加熱型）、自力式溫度調節閥（冷卻型）自力式流量調節閥的工作原理。

自力式溫度調節閥工作原理（加熱型）

溫度調節閥是根據液體不可壓縮和熱脹冷縮的原理工作的。

加熱是一個自動溫度調節閥。當被控對象的溫度低于設定溫度時，溫度閥內的液體收縮，作用在執行器推桿上的力減小。增加蒸汽或熱油等熱介質的流量，使被控對象溫度升高，關閉閥門，直到被控對象溫度達到設定值，關閉閥門，再關閉被控對象。待控制的溫度隨著升高溫度的物體下降而恒定，閥門再次打開，加熱介質重新進入換熱器，溫度再次升高。閥門開度與被控對象的實際溫度與設定溫度的差值有關。

自力式溫度調節閥工作原理（冷卻型）

冷卻用自力式溫度調節閥工作原理可參照加熱用自力式溫度調節閥。與在執行器和彈簧和溫度關閉閥的作用下關閉的閥門不同，制冷劑體通過閥體。閥體主要用于控制冷卻系統的溫度。

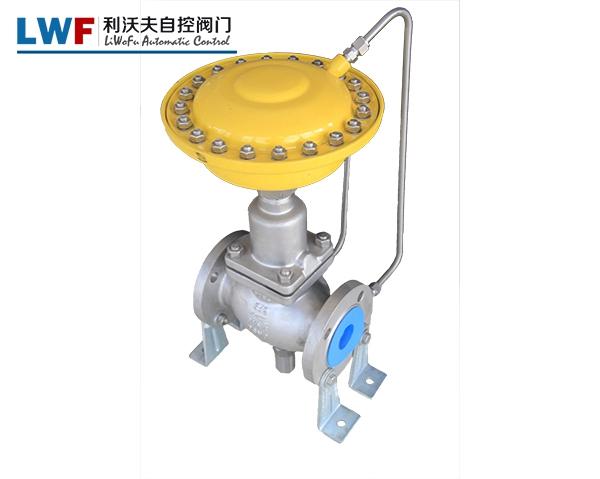

自力式流量調節閥工作原理

控制介質輸入閥門后，閥門前壓力P1經控制管路輸入下膜室，后壓力Ps為由節流閥輸入，被擠壓的東西輸入到上膜室P1和Ps?！鱌s=P1-Ps之差稱為很好壓力。膜片P1產生的推力與膜片Ps產生的推力之差與彈簧反作用力平衡，決定了閥芯與閥座的相對位置，從而決定了通過閥芯的流量。閥門。隨著通過閥門的流量增加，即△Ps增加。結果，P1和Ps分別作用于下膜室和上膜室，使閥芯向閥座移動，從而改變閥間的流通面積。閥芯和閥座增加Ps，除了增加Ps對膜片的推力外，彈簧反作用力和P1對膜片的推力在新的位置平衡，達到控制流量的目的。相反，也可以這樣說。
