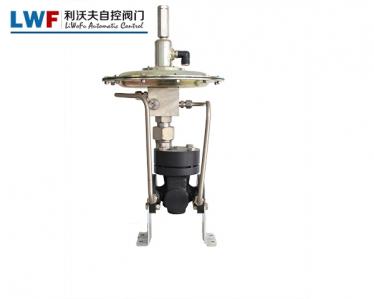

您當前的位置:首頁 / 產品展示 / 自力式壓力調節閥 / V230D02Y自力式微壓調節閥
所屬分類： 自力式壓力調節閥
自力式微壓調節閥是一種不需要外部能量，以控制介質的能量為動力源，引入執行器膜室產生推力，控制節流元件運動的一種控制閥。自力式壓力調節閥用于氫冷發電機組的密封油和氫氣、液化氣、氧氣和氮?dú)獾雀鞣N行業。氣體減壓、穩壓、泄壓調節：用于各種石油、化工、液體儲罐的氣封。
產品詳情
自力式微壓調節閥是一種不需要外部能量，以控制介質的能量為動力源，引入執行器膜室產生推力，控制節流元件運動的一種控制閥。實現自動調整。主要用于各種工業爐煤氣燃燒系統，控制燃料A、B的混合比，達到理想的燃料條件。自力式壓力調節閥用于氫冷發電機組的密封油和氫氣、液化氣、氧氣和氮?dú)獾雀鞣N行業。氣體減壓、穩壓、泄壓調節：用于各種石油、化工、液體儲罐的氣封。
自力式微壓調節閥采用平衡式單座閥用于控制小壓差，壓力穩定，精度高，密封性能好。運行時可任意調節設定值，可廣泛用于介質壓力1.4Mpa以下，工作溫度120℃（或150℃）以下，壓力調節范圍0.14～7.2的閥門千帕適用于非腐蝕性氣體介質。受壓后（水柱液位mm），廣泛應用于各種石油、化工、液體儲罐的氮?dú)饷芊庀到y(tǒng)。
自力式微壓調節閥是一種不需要額外能源，以調節后的介質壓力為動力源，自動調節壓力為恒壓的節能產品。適用于各行各業。反應堆燃燒系統、燃?xì)狻⑹彤a(chǎn)品或油庫。儲罐、保護氣和熱處理保護氣微壓自動調節等場合。
自力式微壓調節閥主要技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
公稱壓力(MPa) | 1.0 1.6 | |||||||
固有流量特性 | 快開 | |||||||
保證調壓閥正常工作的zui小壓差P(MPa) | ≥0.01 | |||||||
壓力分段范圍 (KPa) | 0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 | |||||||
工作溫度℃ | ≤80 | |||||||
適合介質 | 氣體、蒸汽、低粘度液體 | |||||||
法蘭尺寸、型式 | PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭(如：ANSI、JIS、DIN等標準) ? | |||||||
結構長度 | 按GB12221-89標準 | |||||||
自力式微壓調節閥主要性能指標
控制精度％ | ±10 | |||||||||||
允許泄漏量 | 硬密封(L/H) | 單座(Ⅳ級)：≤10-4閥額定容量：雙座(Ⅱ級)、≤5×10-3×閥額定容量 | ||||||||||
軟密封 (ml/min) | DN(mm) | |||||||||||
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
自力式微壓調節閥外形尺寸
公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法蘭距離L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
執行器寬K | 395 | |||||||
總高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
導壓管接口螺紋 | M16×1.5 | |||||||
重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
自力式微壓調節閥閥門主要零件及推薦使用溫度范圍
零件名稱 | 材料 | 溫度范圍 | |
閥體、閥蓋 | HT200 | -20～200℃ | |
ZG230-450 | -40～450℃ | ||
ZG1Cr18Ni9Ti | -250～550℃ | ||
ZG0Cr18Ni12Mo2Ti | -250～550℃ | ||
閥芯、閥座 | 1Cr18Ni9Ti | -250～550℃ | |
0Cr18Ni12Mo2Ti | -250～550℃ | ||
(增強)聚四氟乙烯 | -20～200℃ | ||
司太萊合金堆焊 | -250～550℃ | ||
壓力平衡元件 | 波紋管 | 18Ni12Mo2Ti | -160～300℃ |
彈簧 | 18Ni12Mo2Ti | -160～250℃ | |
